Guide complet sur le branchement d’une pompe de piscine

L’importance d’un bon branchement dune pompe de piscine

Élément clé du système de filtration de votre bassin, la pompe doit être branchée et installée correctement pour assurer la filtration de l’eau. Un branchement correct de la pompe permet à cet appareil de bien fonctionner et de remplir efficacement ses fonctions : enlever les saletés dans l’eau et assurer sa propreté. Pour cela, la pompe aspire l’eau du bassin vers le filtre afin qu’elle soit débarrassée de toutes les impuretés qu’elle contient. Ensuite, l’eau nettoyée sera reconduite dans le bassin à travers la buse de refoulement.

Lorsque vous désinfectez votre piscine, c’est également la pompe qui permet de diffuser les produits de traitement utilisés dans l’eau (chlore, sel, etc.). L’eau passe d’abord par le filtre et sera ensuite désinfectée.

La pompe de piscine est un appareil électrique. Pour fonctionner, elle est équipée d’un moteur. Elle nécessite ainsi un branchement sur une source électrique. Il est crucial de faire fonctionner quotidiennement la pompe de filtration. En effet, grâce au courant d’eau qu’il crée, votre eau de baignade devient moins propice au développement des algues. Il faut noter que lorsque l’eau est inerte, ces végétaux indésirables s’installent facilement dans la piscine. En pleine saison, il est même recommandé de filtrer l’eau jusqu’à 3 fois par jour. Il faut donc un branchement correct de la pompe de piscine pour que la filtration puisse se dérouler correctement. Puis, la puissance de la pompe doit égalementêtre bien adaptée au volume du bassin.

Branchement d’une pompe de piscine : les composants de cet appareil

Pour brancher correctement une pompe de piscine, il est nécessaire de connaître d’abord ses différents composants. Alors, sachez que cet appareil est équipé d’un pré-filtre qui récupère les grosses impuretés. Ainsi, celles-ci ne pourront pas encombrer le filtre. Puis, à l’intérieur de la pompe, outre le moteur qui permet la circulation de l’eau, vous trouverez aussi une turbine qui aide à son mouvement.

Une pompe de piscine possède deux orifices. L’un est à brancher au système de filtration et l’autre aux vannes d’aspiration. Cet appareil est vendu séparément. Mais, vous trouverez aussi des groupes de filtration comprenant une pompe ainsi qu’un filtre. Vous avez, par exemple, le groupe de filtration programmable piscine FLOWCLEAR 6 m3/h vanne 6 voies (Réf : 58497). Il est adapté pour une piscine hors sol allant jusqu’à 42,30 m3. Sa pompe permet d’aspirer 5678 l d’eau par heure. Ce groupe de filtration est équipé d’un préfiltre, d’une cuve, d’une minuterie incorporée, d’un filtre à sable, ainsi que d’un manomètre indiquant le niveau de pression de l’eau dans le filtre.

Pour une piscine hors-sol plus grande allant jusqu’à 50,50 m3, vous avez le groupe de filtration FLOWCLEAR de Bestway 7,5 m3/h (Réf : 58499).

Les étapes de branchement d’une pompe de piscine

Le branchement d’une pompe de piscine doit s’effectuer en même temps que l’installation du filtre et du circuit électrique du bassin.

Accessoires et outils nécessaires

Vous avez besoin de tuyaux PVC rigides (53 ou 63 mm de diamètre) afin d’effectuer le branchement de la pompe aux dispositifs d’aspiration et de refoulement du bassin. Le tuyau d’aspiration doit avoir un diamètre au moins égal à celui du refoulement. Vous pouvez donc choisir un tuyau plus grand. Il vous faut également des courbes, des coudes, des vannes et une nourrice.

Pour couper les tuyaux, munissez-vous d’une scie. Vous avez également besoin d’un mètre, d’un chiffon, d’un crayon, d’un papier verre, d’une colle bleue, d’un ruban d’étanchéité ainsi que d’un décapant universel GEB.

Et pour effectuer le raccord de la pompe, 2 raccords unions ainsi que 2 tire-fond et des rondelles d’arrêt sont nécessaires. Vérifiez si certains de ces accessoires sont fournis avec la pompe. Si c’est le cas, vous n’avez donc plus besoin d’en acheter.

Choix de l’emplacement de la pompe de piscine

Pour qu’elle puisse fonctionner de manière optimale, la pompe de piscine doit se situer au plus proche du bassin. C’est essentiel pour réduire les pertes de charge sur le circuit hydraulique de votre bassin. Mais, il faut respecter en même temps les dispositions prévues par la norme NF C15-100. Celle-ci stipule que la pompe ne doit pas être placée à moins de 3,5 m du bassin.

En général, la pompe de piscine est à installer dans un local technique. Celui-ci doit être un endroit bien sec. Pour que la pompe ne désamorce pas, il est aussi important qu’elle se trouve à un niveau plus bas que celui du bassin. Assurez-vous également que la surface qui va accueillir l’appareil est bien plate et propre. Mettez-le en place sur un socle en bois ou en béton. Pour cela, utilisez des tirefonds et des rondelles d’arrêt pour bien fixer l’appareil.

Le local technique doit également bien aérer afin de permettre une bonne ventilation naturelle de la pompe. Assurez-vous que vous pouvez y accéder facilement pour les entretiens, les éventuelles réparations, etc.

Raccordement de la pompe au système de filtration de la piscine

La pompe de piscine est livrée avec une notice d’installation. Lisez bien les consignes qui s’y trouvent avant de procéder à son installation. Pour le branchement proprement dit de la pompe de piscine, commencez par préparer ses raccords. Pour cela, appliquez une colle sur les deux raccords unions. Puis, vous devez les visser sur les deux orifices de la pompe (aspiration et refoulement).

Ensuite, assemblez la nourrice. Pour cela, vous avez juste à coller les 3 vannes qui la composent à savoir la prise balai, le skimmer et la bonde de fond. Ensuite, scellez les bouchons de la pompe aux deux extrémités de la nourrice.

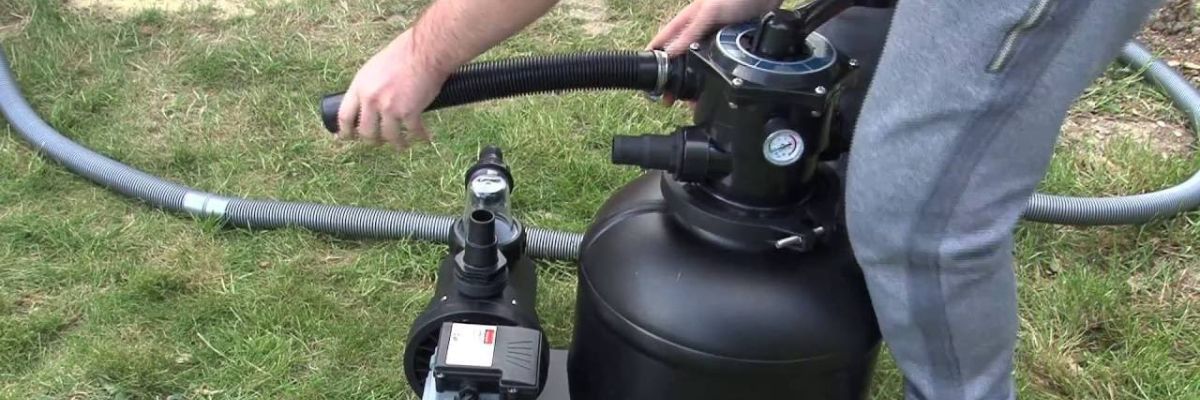

Raccordement de la pompe de piscine au filtre

Lorsque vous avez terminé la liaison de la pompe et l’aspiration, passez maintenant à son raccordement au filtre. Pour cela, vous avez juste à vous référer au schéma prédéfini par le fabricant pour assembler les raccords de l’appareil au filtre.

Raccordement électrique de la pompe

Cette étape nécessite des connaissances suffisantes dans le domaine électrique. Aussi, en cas de doute, il vaut mieux confier sa réalisation à un professionnel. D’abord, il faut effectuer un raccordement à la terre du branchement électrique de la pompe. Ensuite, il faut la brancher sur un câble électrique adapté et mettre en place une protection différentielle de 30 mA. Il faut également installer une protection contre les courts circuits.

Afin d’éviter tout souci, assurez-vous au préalable que l’alimentation du réseau électrique de votre habitation répond bien aux exigences de la pompe. Quand tout est raccordé et installé, avant de mettre en route votre pompe piscine, serrez bien les joints et les vis.

Comment procéder au branchement d’une pompe à chaleur de piscine ?

Si vous comptez également brancher une pompe à chaleur de piscine, il est recommandé d’effectuer tous les branchements au même moment. Avec cet appareil, vous pouvez vous baigner dans une eau à température agréable.

Installation au circuit hydraulique

Pour son installation, il faut la brancher en série après le filtre, mais avant le système de traitement d’eau si vous comptez en installer. Toutefois, il faut noter que pour pouvoir effectuer ce type de branchement, le débit d’eau de votre pompe de piscine ne doit pas être plus important que celui de la pompe à chaleur. Si tel est le cas, il faut plutôt effectuer un montage en dérivation.

Une pompe à chaleur a une entrée et une sortie d’eau. Pour son branchement au circuit hydraulique, vous avez besoin d’un kit by-pass. Souvent, ce dispositif possède 3 vannes à savoir une vanne pour l’entrée de l’eau, une autre pour la sortie, et une vanne by-pass vous permettant d’intervenir sur l’appareil en cas de panne ou pour l’entretien, ceci sans toucher au reste du circuit hydraulique. Le kit by-pass vous permet également de faire fonctionner le système de filtration de votre piscine sans chauffer l’eau (sans utiliser la pompe à chaleur) par exemple, parce qu’elle est déjà assez chaude.

Pour qu’elle puisse fonctionner de manière optimale, la pompe à chaleur doit être installée près du bassin, pas à une distance de plus de 10 m, mais pas à moins de 2 m de la piscine non plus pour des raisons de sécurité. Sa face doit se situer à au moins 50 cm de toute paroi (mur ou autre).

Comme elle a besoin d’utiliser les calories de l’air extérieur pour chauffer l’eau du bassin, il faut également qu’elle soit placée dans un endroit bien ventilé, idéalement à l’extérieur. C’est crucial si vous souhaitez obtenir le meilleur rendement possible. Un manque d’air réduit, en effet, la performance de l’appareil.

Raccordement électrique



En ce qui concerne son raccordement électrique, le câblage doit être conforme aux normes en vigueur.
